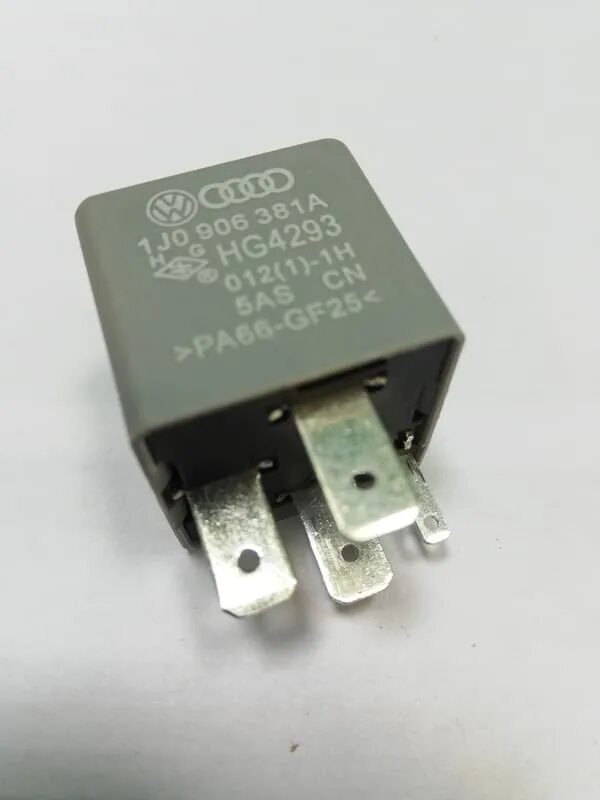

J17 — Реле топливного насоса: Назначение, работа и диагностика
J17 — это реле топливного насоса, которое играет основную роль в системе подачи топлива в автомобиле. Он отвечает за включение и выключение топливного насоса, контроль подачи топлива из бака к двигателю. Реле J17 работает в связке с системой управления двигателем, активируя насос в нужные моменты, например, при запуске двигателя или при движении.
В этой статье мы рассмотрим принцип работы реле топливного насоса J17, его назначение, особенности неисправности и особенности диагностики.
Назначение реле топливного насоса J17
Основная задача реле J17 заключается в том, чтобы включить и отключить топливный насос, подающий топливо из бака в двигатель. Это реле управляется сигналами от блока управления двигателем (ЭБУ), который, в свою очередь, регулирует работу топливного насоса в зависимости от режима двигателя.
Основные функции реле J17:
- Включение топливного насоса при запуске двигателя : Когда водитель поворачивает ключ зажигания, ЭБУ активирует реле J17, которое включает топливный насос. Насос начинает перекачивать топливо в топливную систему, получая топливо двигателя для запуска.
- Отключение топливного насоса при выключении двигателя : После того, как двигатель заглушен, реле J17 отключает топливный насос, останавливая подачу топлива.
- Предотвращение подачи топлива в аварийных ситуациях : В некоторых вспомогательных устройствах реле J17 отключает топливный насос при авариях, чтобы предотвратить утечку топлива.
Принцип работы реле топливного насоса J17
Реле J17 — это электрическое устройство, которое включает и отключает процесс тока в цепи топливного насоса. В нормальном состоянии реле разомкнуто, и ток не поступает на насос. Когда ЭБУ подает сигнал, реле катушки срабатывает, замыкает контакты, и ток начинает поступать на топливный насос.
Когда двигатель включается, реле поддерживает работу топливного насоса, обеспечивая непрерывную подачу топлива. После выключения двигателя реле размыкает контакты, отключая насос и прекращая подачу топлива.
Признаки неисправности реле J17
Неисправность реле J17 может привести к сбоям в работе топливного насоса, что, в свою очередь, может вызвать проблемы с запуском двигателя или его работой. Вот несколько признаков того, что реле топливного насоса J17 может быть неисправным:
- Двигатель не заводится : Один из самых основных симптомов. Если реле не реализовано, топливный насос не включится, что приведет к отсутствию подачи топлива в двигатель, и он не сможет включиться.
- Нестабильная работа двигателя : Если реле J17 работает с перебоями, это может вызвать прерывистую подачу топлива, что приведет к рывкам, удару или нестабильной работе двигателя.
- Топливный насос не выключается после остановки двигателя : В норме насос должен отключаться, когда двигатель заглушен. Если реле J17 заедает во включенное положение, топливный насос может продолжать работать даже после выключения двигателя.
- Двигатель заглохнет во время движения : Если реле отключится во время работы двигателя, это приведет к остановке подачи топлива, что вызовет заглушение двигателя прямо на ходу.
Причины неисправности реле J17
Неисправность реле топливного насоса может быть вызвана такими причинами, как:
- Износ контактов реле : Со временем контакты реле могут окислиться или обгореть, что приведет к включению дополнительной работы или полному выходу реле из строя.
- Перегрев : Постоянное использование и высокая температура под капотом могут вызвать перегрев реле, что приводит к его выводу из строя.
- Механические повреждения : Вибрация или удары могут повредить реле, что также повлияет на его работоспособность.
- Проблемы с проводкой : Обрыв проводов или контактов в цепи подключающего реле, возможно, остались сбои в его работе.
Диагностика реле топливного насоса J17
Диагностика реле J17 обычно проводится с помощью мультиметра или при помощи замены реле на исправное для проверки работы системы.
Этапы диагностики:
- Проверка реле питания : С помощью мультиметра проверьте напряжение на реле. Для этого подключите щупы к разъему-реле и зажигание. Если напряжение не подается, проблема может быть в проводке или ЭБУ.
- Проверка работы реле : Для проверки работы реле можно снять его с посадочного места и подключить к источнику питания (например, 12 В). Если реле не щелкает при подаче питания, оно неисправно.
- Замена реле на новое или заведомо исправное : Один из самых простых способов — замена реле на новое или заведомо исправное. Если после замены топливный насос заработал правильно, значит, проблема была в реле.
- Проверка топливного насоса : Если реле работает исправно, но топливный насос не включается, это может свидетельствовать о неисправности самого насоса или его проводки.
Замена реле J17
Если диагностика покажет, что реле J17 неисправно, его необходимо заменить. Процедура замены реле довольно проста и может быть выполнена самостоятельно, если вы имеете базовые навыки работы с электрическими компонентами автомобиля.
Этапы замены:
- Отключение аккумулятора : Перед работой с электрической системой автомобиля всегда отключайте аккумулятор, чтобы избежать короткого замыкания.
- Переключение реле J17 : Реле топливного насоса обычно находится в блоке предохранителей или реле, которое может располагаться под капотом или в салоне автомобиля. Конкретное расположение реле зависит от модели автомобиля.
- Снятие реле : Аккуратно извлеките реле J17 из его гнезда, убедившись, что не повреждены разъемы или провода.
- Установка нового реле : Вставьте новое реле в гнездо, убедившись, что оно плотно установлено и правильно подключено.
- Проверка работы : Подключите аккумулятор и проверьте работу топливного насоса. Если проблема была в реле, топливный насос должен работать нормально.
Заключение
Реле J17 — моментальный компонент системы подачи топлива, управляющий работой топливного насоса. Его неисправность может вызвать проблемы с запуском двигателя, перебои в работе двигателя или даже его остановку во время движения. Своевременная диагностика и замена неисправного реле позволяют избежать проблем с топливной системой и поддерживать автомобиль в исправном состоянии.
Если у вас возникли проблемы с топливной системой, такие как двигатель, который не заводится, плавная работа или остановка двигателя во время движения, диагностическое реле J17 должно быть одной из первых проверок, которые следует провести.
